敏华集中控制型应急系统

广东敏华电器有限公司集中控制型应急照明和疏散指示系统由应急照明控制器、应急照明集中电源或应急照明配电箱、集中控制型灯具组成。

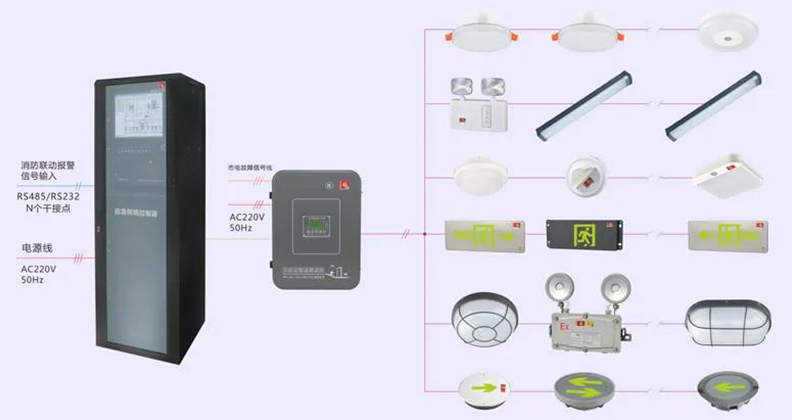

（系统图）

另外还有针对中小项目所推出的将控制器和集中电源合为一体的“一体机”，可极大的节省电箱的占用空间，且布线更简便，非常适合应用在宾馆、KTV等九小场所。

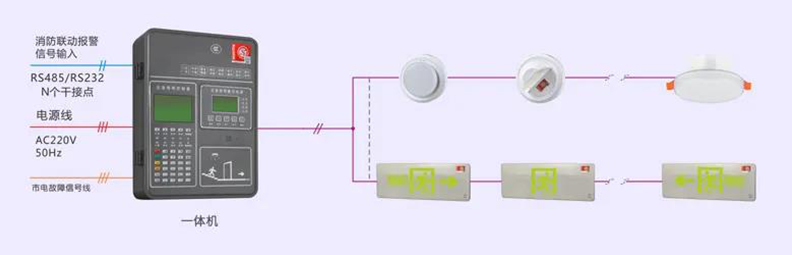

（一体机系统图）

点击最底部“阅读原文”即可查看系统安装、调试视频！

与传统应急灯的区别

相较于传统AC220V普通应急灯具，集中控制型应急灯功能、优点众多:

集中控制集中电源型消防应急照明灯的工作模式是可以用编程定义的，根据不同需求、不同时段及自然光环境设定多场景模式，使应急系统工作在全自动状态，可以按设定的若干基本状态进行工作，这些状态也可以按预先设定的时间自动地切换。

根据火灾报警系统传递的信息，对危险区域的灯具进行调整，危险区域的楼梯出口灯关闭，安全区域的出口灯进行中英文语音提示"这里是安全出口"，指向危险区域的应急标志灯的箭头关闭，指向安全区域的灯具进行频闪，吸引人们视觉注意，从而引导人员安全快速的逃离危险区域。

系统自动对设备及灯具进行实时监测，发生故障时可发出声光报警，便于维护，确保火灾发生时设备和灯具可以正常工作。

布线安装

集控系统敷设的线路总共分3种：

1.应急照明控制器与集中电源或集中配电箱的“通讯总线”。

“通讯总线”：使用WDZN-RVSP-2x1.5mm²双绞线，布线时使用手拉手一进一出方式。每条回路支持32台集中电源或集中配电箱。

注意：因“一体机”由集中电源与控制器合二为一，故不需此通讯总线。

2. 应急照明控制器、“一体机”、集中电源或集中配电箱的“AC220V供电线”。

“AC220V供电线”：使用WDZN-BV-3x2.5 mm²（零线、火线、地线），一般从消防电源或消防应急照明专用回路取电。

3. 集中控制型灯具的“回路线”。

“回路线”：使用WDZN-RVS\BV-2x2.5 mm²（正极、负极），布线时需注意避开强电干扰区域。

注意事项与标准：

GB51309-2018

《消防应急照明和疏散指示系统技术标准》

3.3.4竖向疏散区域灯具配电回路的设计应符合下列规定:

1. 封闭楼梯间、防烟楼梯间、室外疏散楼梯应单独设置配电回路；

2. 敞开楼梯间内设置的灯具应由灯具所在楼层或就近楼层的配电回路供电；

3. 避难层和避难层连接的下行楼梯间应单独设置配电回路。

3.3.5 任一配电回路配接灯具的数量、范围应符合下列规定：

1. 配接灯具的数量不宜超过60只；

2. 道路交通隧道内，配接灯具的范围不宜超过 1000m；

3. 地铁隧道内，配接灯具的范围不应超过一个区间的 1/2。

3.3.6 任一配电回路的额定功率、额定电流应符合下列规定：

1. 配接灯具的额定功率总和不应大于配电回路额定功率的80%；

2. A型灯具配电回路的额定电流不应大于6A；B型灯具配电回路的额定电流不应大于10A。

注意，BV线不具有抗干扰能力，而RVS双绞线具有良好的干扰性，请优先使用RVS线。“回路线”在使用BV线时，请注意避开强电线、动力线等区域。

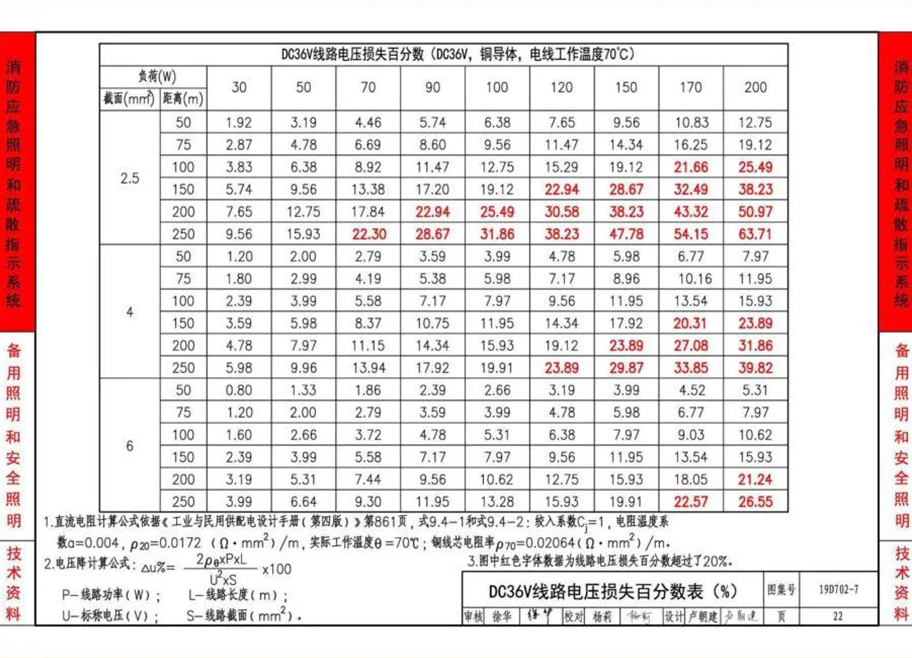

灯具布线距离与线径请参照下表，一般使用2.5 mm²线缆，末端电压大于28V灯具均可正常工作：


安装灯具 (注意：灯具接线时需区分正负极接线。)

灯具安装时需要先用编码器给灯具编码，编址范围1~250号，以电箱为单位区分编码，编好码后要将地址码记录在平面图上，然后再安装灯具。

（点击下方蓝色文字，查看编码器操作视频）

随时随地，轻松编址，敏华编码器实现智能疏散行业最简单的编址方式

安装设备

“一体机”、集中电源或集中配电箱等挂墙安装型设备，安装时，底部需离地面1.0米以上，接线路时需先对线路进行测量，确认线路无接地、短路、断路或其他故障后再将其接入设备。

安装尺寸及方法请参照设备说明书或点击阅读原文，查看安装、调试视频

通电调试

系统线路敷设与设备安装前需与供应商或技术员联系，进行技术交底指导。

通电测试：

首先对集中电源或集中配电箱进行通电测试，确认线路无故障后，连接通讯总线、AC220V供电线、灯具回路线，集中电源还需安装电池。

然后打开220V电源开关，请查看显示屏与指示灯是否指示故障，灯具通讯指示灯是否闪烁，设备正常时显示屏与指示灯应指示系统正常，故障指示灯熄灭。灯具通讯指示灯应该均匀闪烁，且应急照明灯应处于熄灭状态，疏散指示灯等应处于常亮状态。如有故障或不正常请查看说明书或联系技术员处理。

应急照明控制器通电测试，确认线路无故障后，连接通讯总线、AC220V供电线。立柜式控制器还需将内部电池连接好，打开220V电源开关，将控制器开机，开机未先显示主电或备电故障即可。

系统调试：

需先准备好记录编码的平面图，电子版的CAD平面图。并联系技术员或供应商将电子版的CAD平面图处理好，再将处理好的平面图文件导入控制器。准备工作完成后可进入调试阶段。然后参照编码平面图先添加设备，然后再将灯具一一添加到控制器内平面图对应位置。
