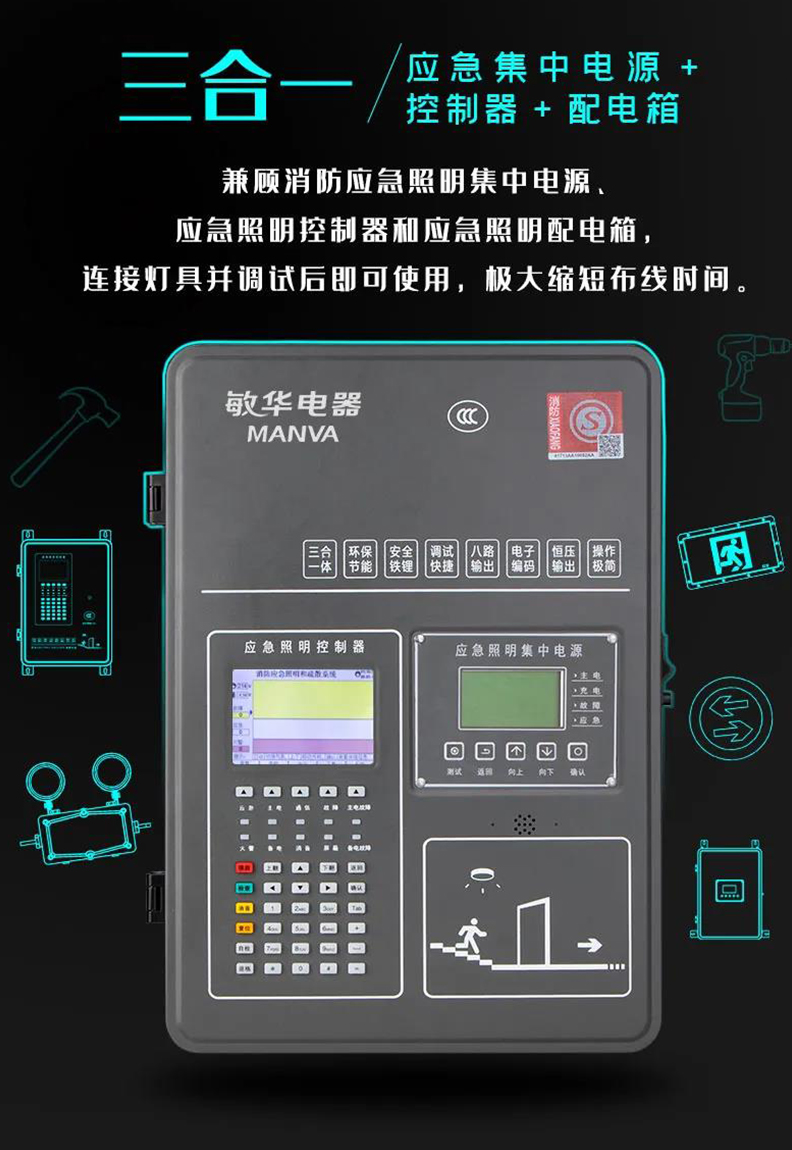

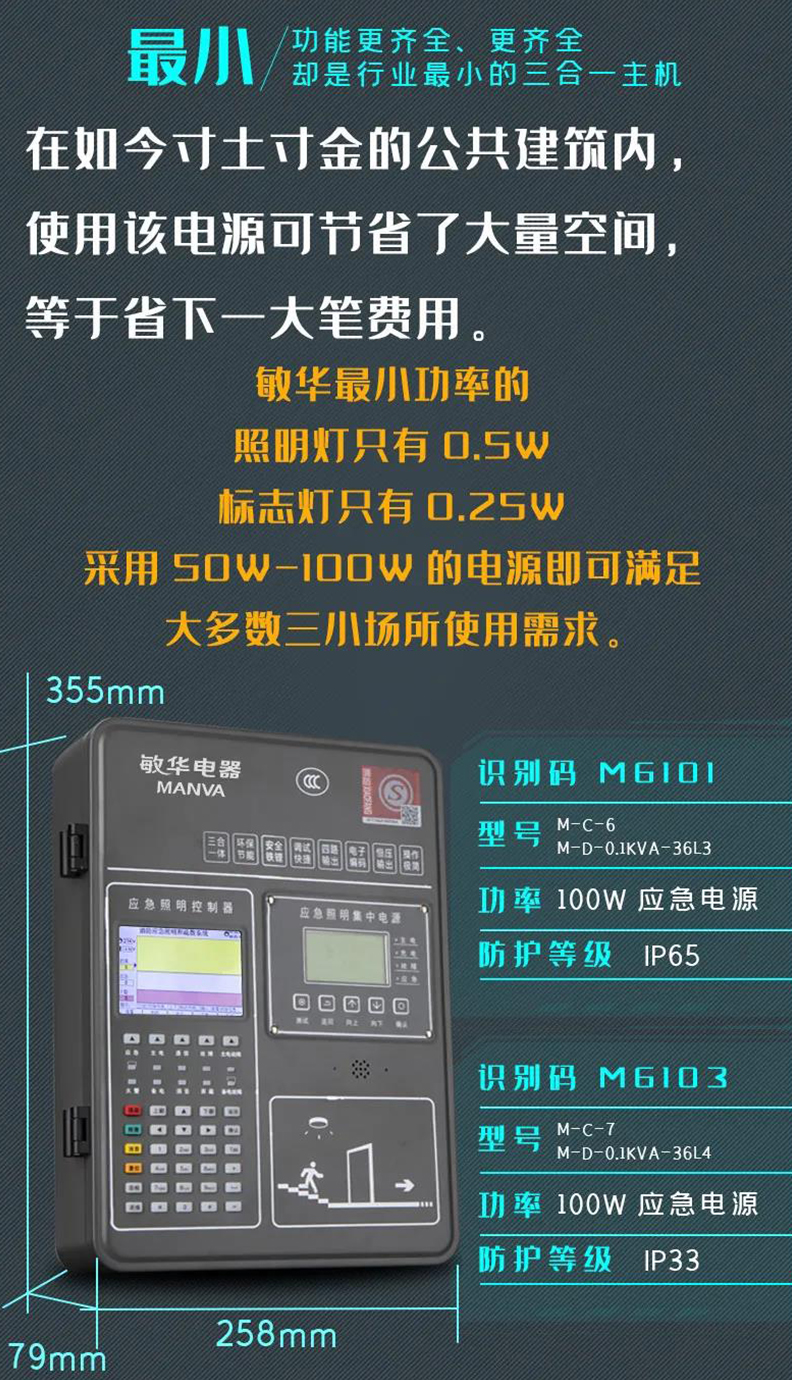

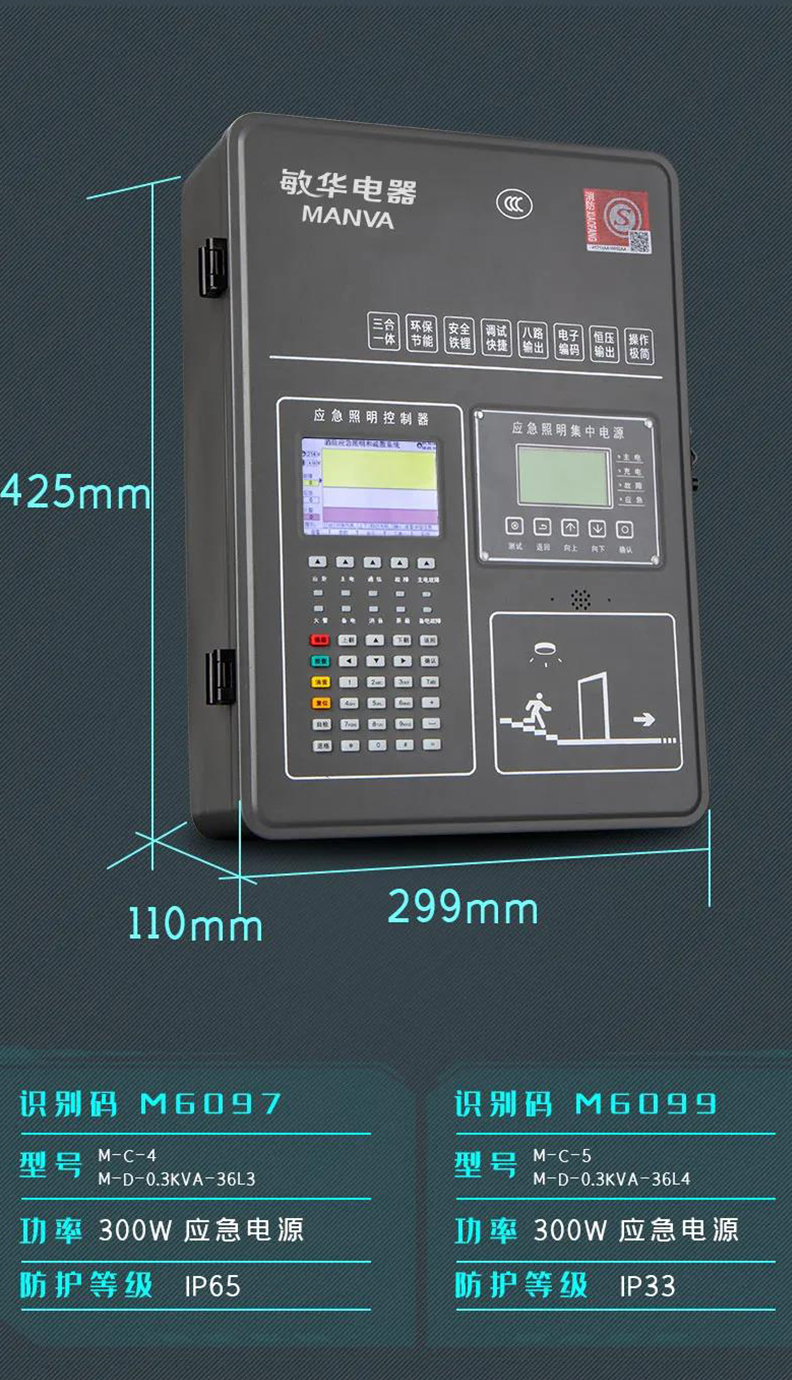

三合一“一体机”面世
发布时间:2021-04-29 14:48:12 | 浏览量:1359





















产品特点:

1.独立电源模块,分离高低压区域和外部接口,保护主控模块。具有体积小、高度集成、通信稳定和环保节能等特点。

2.当接到火灾报警信号时 ,控制器根据预先编制的疏散预案或防火分区,自动控制消防应急灯具进入应急状态。

3.具有年检、月检、手动自检等功能。

4.带点设备:最多32台;带点灯具:组网或者单机最大3200。

5.具有1 路RS-485通信接口、2路CAN通信总线接口、4路干接点/DC24V输入接口和2路干接点输出接口,应用方便。

6.控制器可通过USB端口, 进行信息读取和数据写入等操作。

7.当控制器 与应急照明集中电源和消防应急灯具之间的通信中断或发生故障时,控制器发出故障报警信号,并显示故障位置、点亮故障指示灯。

工作原理:

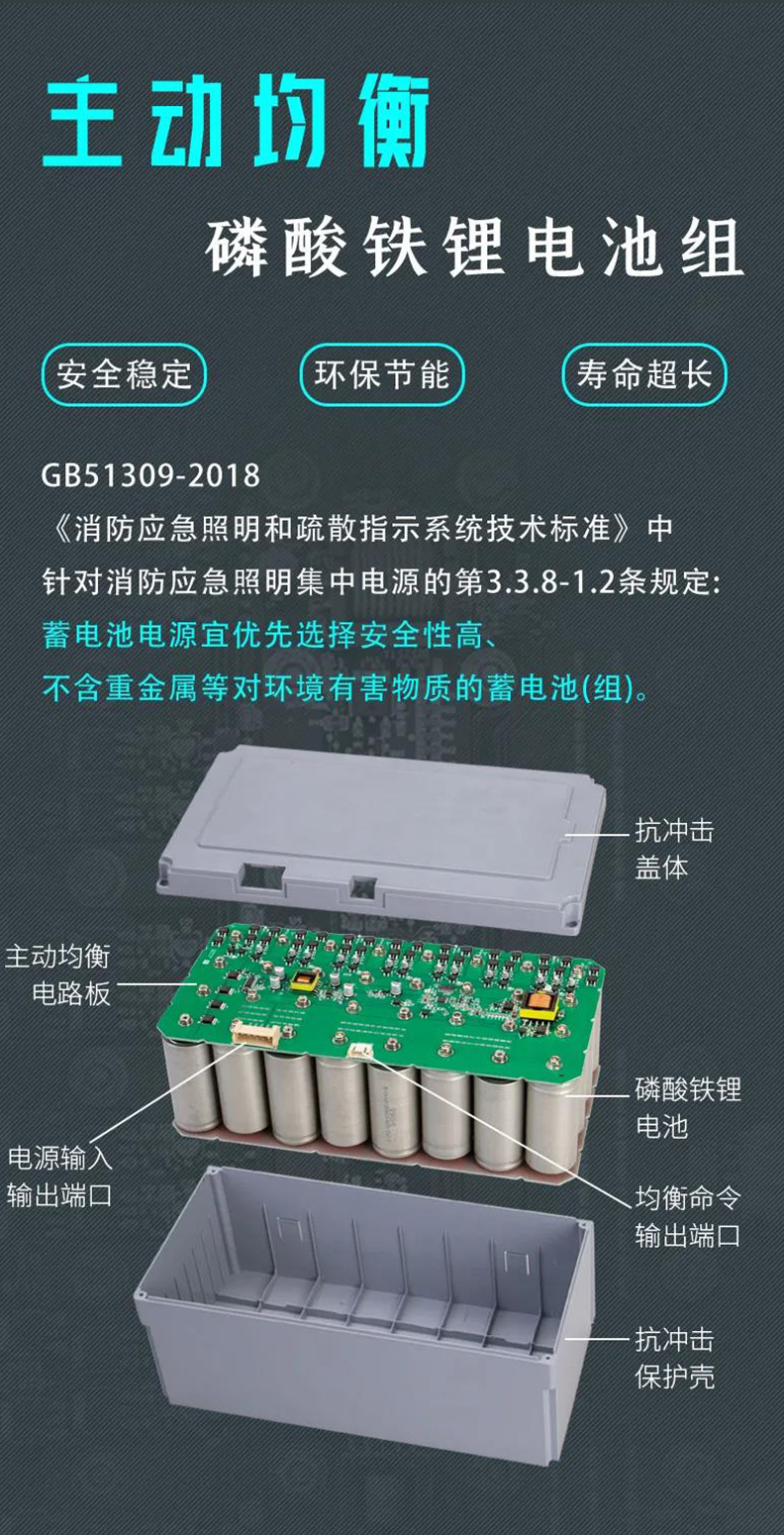

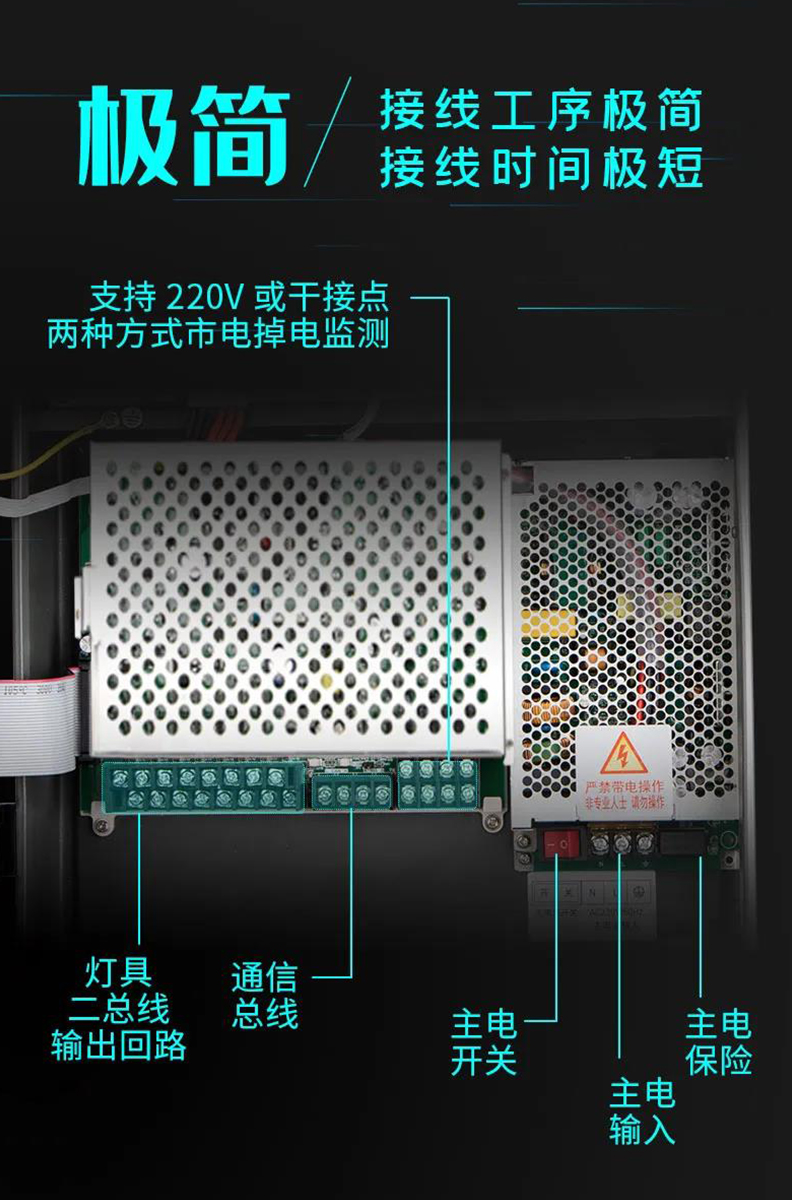

电源:由AC220V主电源与控制器的备电电池组合,主电源经AC-DC电路转换后由电源接口板给核芯板供电的同时也给备电电池充电,在即将充满电时,进入涓流充电以延长电池使用寿命。当主电源断开后,主控板自动切换至备电电池供电,并发出声、光信号提示,同时也在液晶显示屏上显示。( 该过程控制器的电源会持续供电不会间断)


智能系统:智能系统作为嵌入式程序始终运行在核芯板的系统中。工作期间不断监测各防火分区内设备和灯具的状态与动作以及系统内的各个模块。在设备和灯具状态发生改变时自动执行相应操作。当收到火警时,根据预先设定的疏散预案执行或按出厂预设自动处理。本系统具有月检和年检功能,在达到规定期限时自动执行检查,并支持手动一键检查。本控制器支持多控制器组网。


硬件接口:控制器通过CAN通信总线接口连接设备,对设备进行监测和控制。通过干接点/DC24V输入端口接收火警信号,通过干接点输出端口输出系统启动信号,该信号也可作为启动反馈信号。通过RS-485通信接口连接扩展设备。

接线方式:

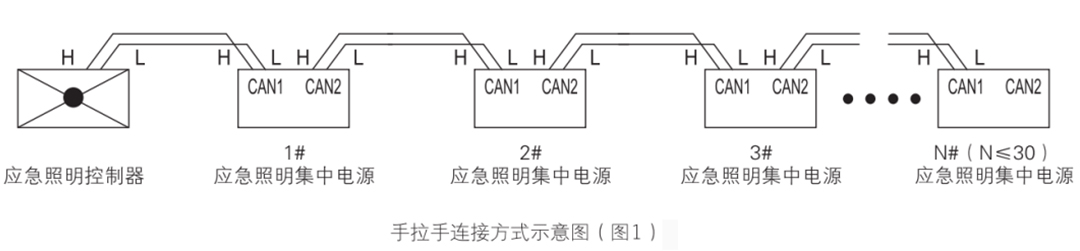

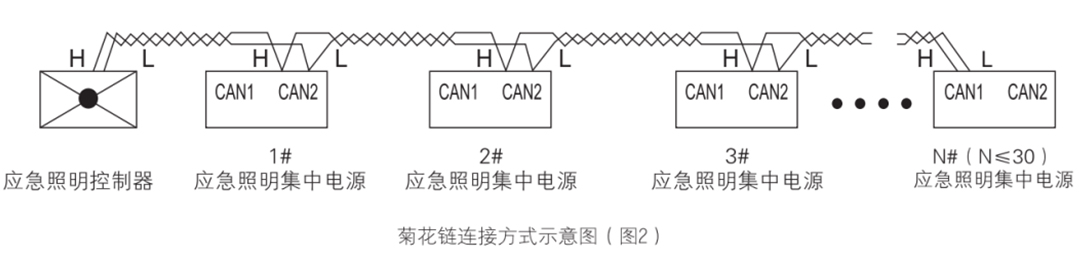

本产品与下级设备的连接,可使用手拉手方式( 如图1),特点是一进一出接线,线路分段敷设,首尾明确,检修方便,需打开每台应急照明集中电源的匹配电阻开关,接线时无需区分进出方向或上、下级,并且由于设备自带中继器功能,在此连接方式下,应急照明集中电源与应急照明集中电源间隔布线距离可达1KM,抗干扰能力更强,回路总长可达16KM;也可采用菊花链方式(如图2),需在末端设备(应急照明集中电源)设置匹配电阻,特点是任意一台设备(应急照明集中电源)断开连接均不影响整条线路回路连接,该连接方式回路总长不得超过1KM。200.jpg


常用操作

1.一键注册介绍:控制器支持一键自动将灯具与设备注册至控制器内无需手动添加。

2.设备与灯具信息查看:在主界面,按[查看]菜单选择想查看的灯具和设备,即可查看设备或灯具列表。

3.设备与灯具参数修改:在主界面,按[参数]菜单选择灯具和设备,即可进入参数列表编辑。

4.联动关系式的编写与关联:根据现场情况设置好启动条件,例如:最多32台;一个干接点启动或两个干接点的启动,再根据现场的设备与灯具情况,设置需启动的设备或回路或灯具,然后再将启动条件与设备动作表达式关联。

5.系统设置:可以设置控制器的系统时间、密码、显示屏亮度、自动熄屏时间和组网IP地址设置。
