新《民用建筑电气设计标准》与GB51309-2018《消防应急照明和疏散指示系统技术标准》解读对比 |
发布时间:2020-09-25 16:40:58 | 浏览量:1145 |

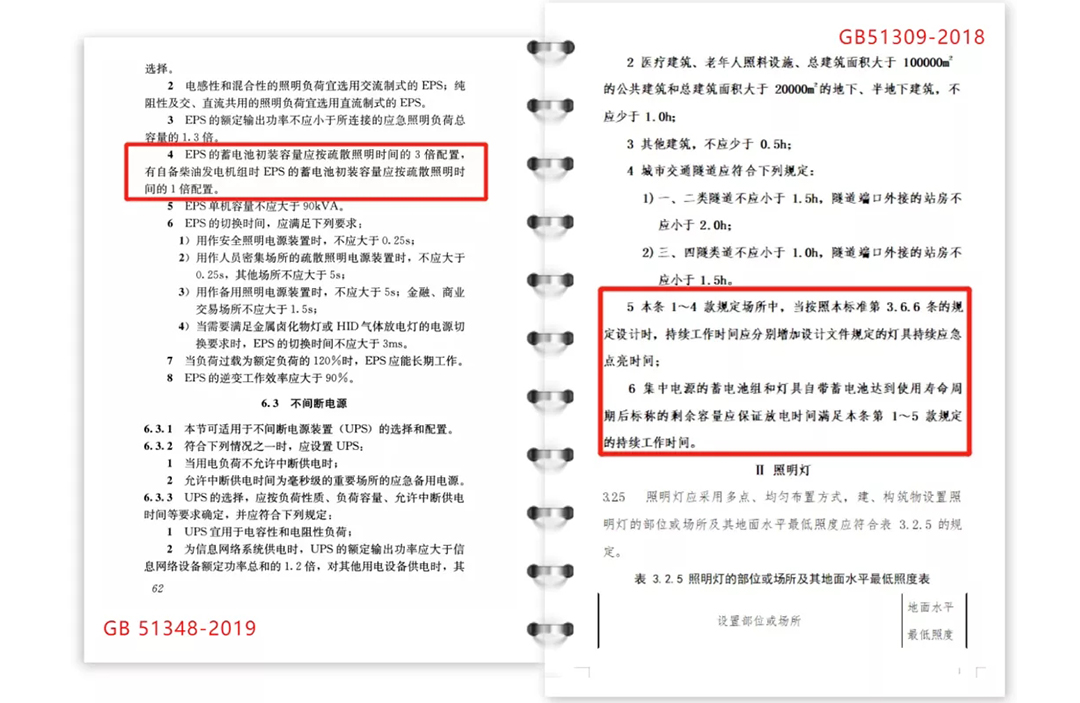

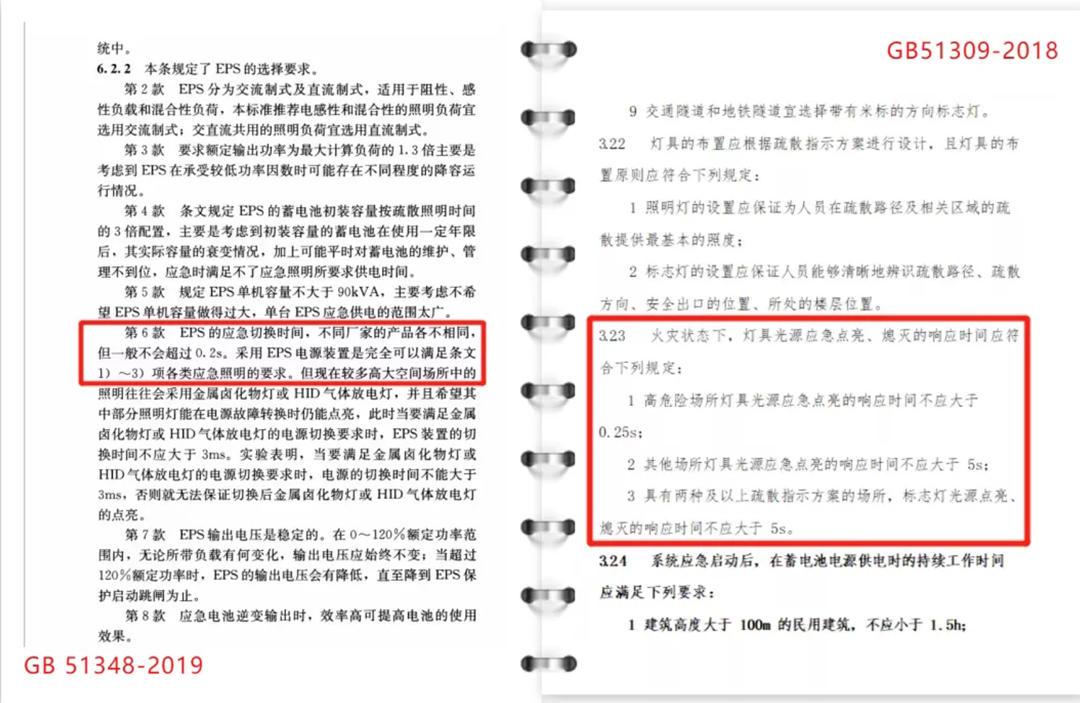

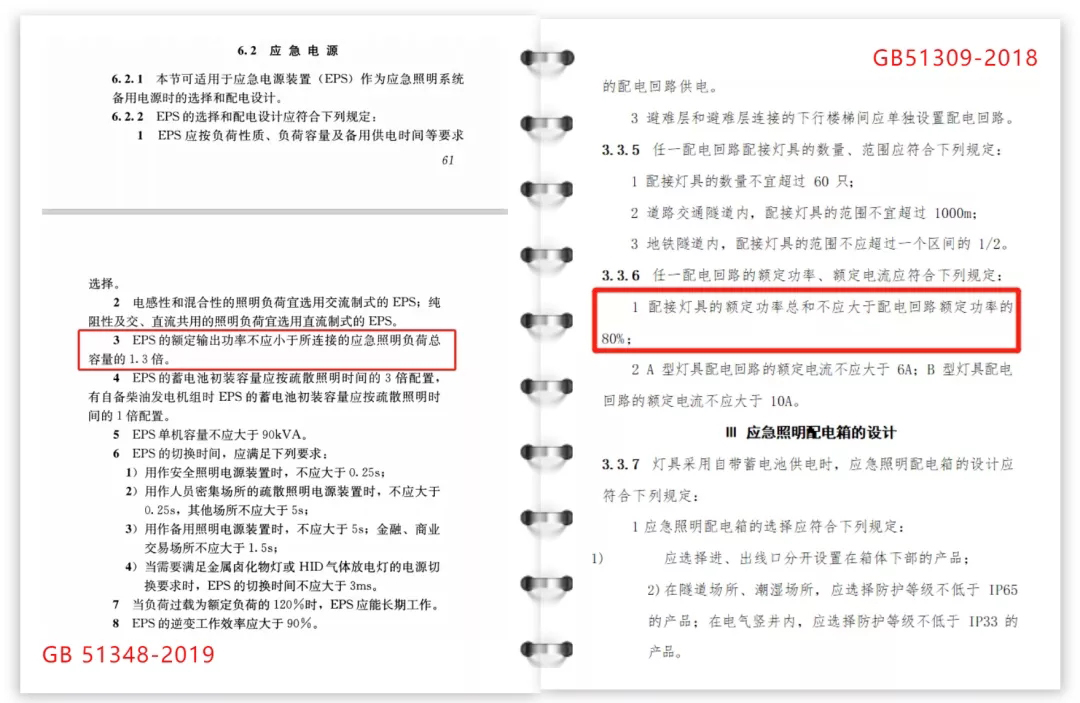

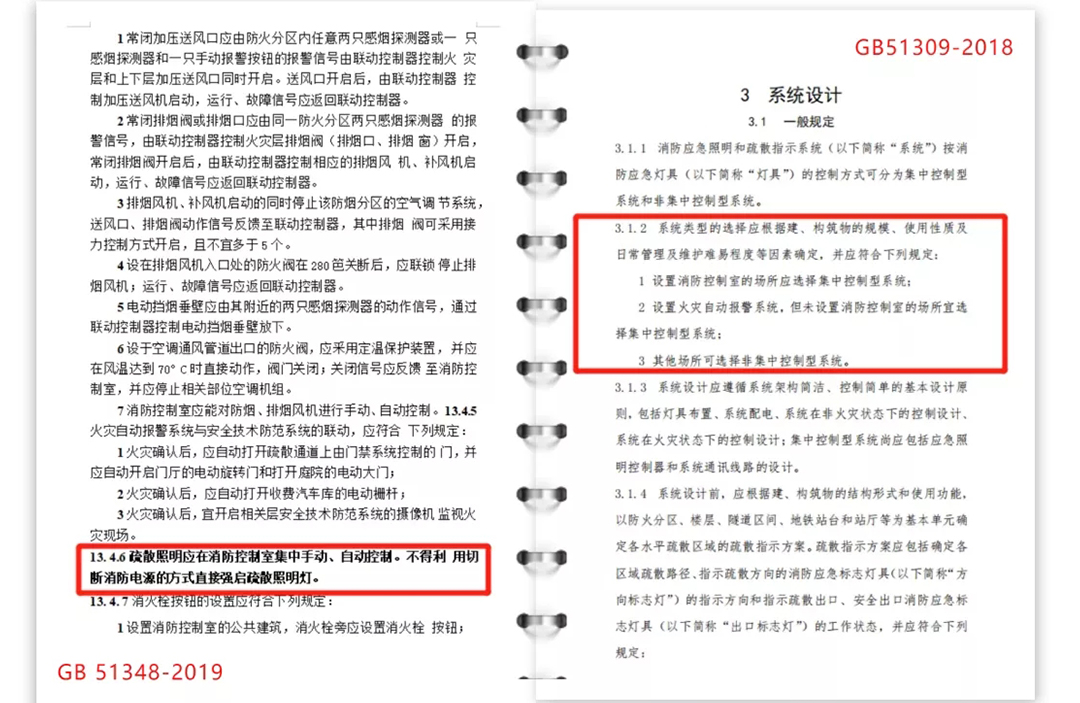

GB 51348-2019《民用建筑电气设计标准》 带/您/了/解/标/准/规/范 近日,盼望已久的GB51348-2019《民用建筑电气设计标准》终于拨开它的神秘面纱,“真身”直接跃至众人眼前,瞬间一石激起千层浪。GB51348-2019《民用建筑电气设计标准》自2020年8月1日起实施,这意味着JGJ 16-2008《民用建筑电气设计规范》作废,“新民标”也升级为国家标准。 下面整理了GB51348-2019《民用建筑电气设计标准》智能疏散部分的条例,并结合 GB51309-2018《消防应急照明和疏散指示系统技术标准》进行分析,仅供大家参考学习。 01 应急电源篇 GB51348-2019要求额定输出功率为最大计算负荷的1.3倍主要是考虑到EPS在承受较低功率因数时可能存在不同程度的降容运行情况。 GB51309-2018无相应条例,只提及了回路预留80%余量(条文3.3.6)。 解析 GB51348-2019条例中要求额定输出功率为最大计算负荷的1.3倍,主要是考虑到EPS在承受较低功率因数时可能存在不同程度的降容运行情况。而GB51309-2018对这条并未明确规定,应依据GB 51348-2019执行。设计时应考虑1.3倍容量。 GB 51348-2019条文规定EPS的蓄电池初装容量按疏散照明时间的3倍配置, 主要是考虑到初装容量的蓄电池在使用一定年限后,其实际容量的衰变情况,加上可能平时对蓄电池的维护、 管理不到位,应急时满足不了应急照明所要求供电时间。 解析 GB 51348-2019新民标结合了GB51309-2018对于应急疏散照明时间的相关条文(GB51309-2018-3.2.4强条),考虑了电池初装容量及电池衰减情况,顾提出了初装容量为疏散照明时间的3倍。 GB 51348-2019新民标增加了人员密集场所疏散照明的切换时间,EPS的应急切换时间,不同厂家的产品各不相同,但一般不会超过0.2s。采用EPS电源装置是完全可以满足条文1) 3)项各类应急照明的要求。 解析 对比GB51309-2018,GB51348-2019对建筑类型的应急切换时间要求更高。 02 建筑电气防火篇 疏散照明应在消防控制室集中手动、 自动控制。不得利用切断消防电源的方式直接强启疏散照明灯。(强条) 解析 此条为新增,与GB51309-2018要求大体一致,其中第13.4.6条对应急疏散照明的控制方式提出了明确的规定:疏散照明应在消防控制室集中手动、自动控制。不得利用切断消防电源的方式直接强启疏散照明灯。这是强制性条款。一直以来,在实际工程中应急疏散照明很多都是通过切电的方式直接点亮,尤其是双头应急灯,甚至与“切非消防电源”混为一谈,本规定出台后彻底否决了这样的控制方式。 但是有一种情况,没有消防控制室的建筑物,如何实现不切断消防电源的方式强启疏散照明灯?

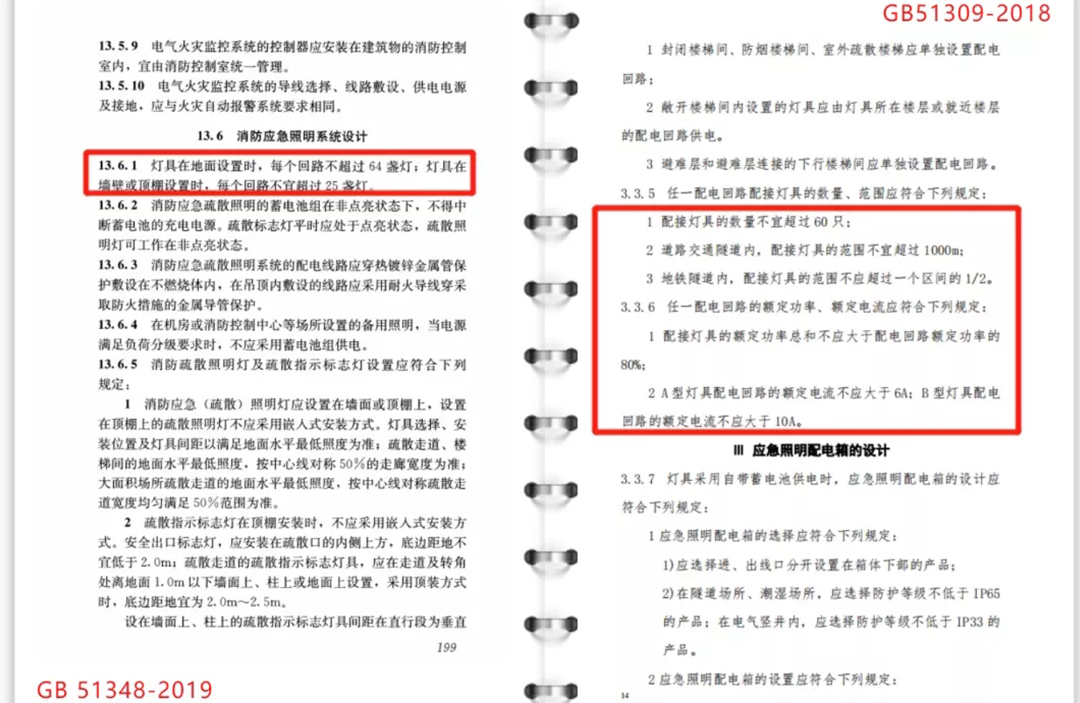

03 消防应急照明系统设计篇 灯具在地面设置时, 每个回路不超过64盏灯;灯具在墙壁或顶棚设置时, 每个回路不宜超过25盏灯。 解析 对于地面标志灯,一个回路配带64盏,总功率64W是合理的,但对于单独的疏散照明灯回路或标志灯和疏散照明灯回路,因64盏灯的线路较长,压降较大,所配带灯具数量要控制在25盏以内,方可满足导线线径、供电半径及线路压降合理要求。 GB51309相比GB51348要求更加多且合理,实际设计中,可以根据实际情况结合考虑。 应急(疏散) 照明灯 GB 51348-2019 解析 应急(疏散) 照明灯均为点光源,LED光源的遮光角在60左右,且光强分布是不均匀的,灯具的安装位置、安装方式、疏散走道及楼梯间的不同构造以及柱子和护手等因素均会影响 100%地面水平最低照度的实现。强调应急(疏散)照明灯不应采用嵌入式安装方式,一是应急(疏散)照明灯以广照型为主,嵌入方式不利于地面水平最低照度的实现:二是火灾时烟气上浮,最易在嵌人式灯内形成烟窝,影响疏散照度。 GB51309-2018无相应要求,但是提出了最低照度值的需求,图集对最低照度值的计算用两种方式,一种是点照度计算公式,一种是DIALUX照度模拟计算书。 应急(疏散)标志灯 疏散指示标志灯在顶棚安装时,不应采用嵌入式安装方式。 GB 51348-2019 解析 GB51348-2019新民标中提到疏散指示标志灯安装位置主要在安全出口、疏散走道和楼梯间。疏散人员进入楼梯间后,不需方向指示灯指引,均知道往下走,此时对人员来说,距地面还有多少层是关键,楼层疏散指示标志灯具正是这个作用。需要提醒的是,有些住宅是通过屋顶建立第二疏散途径,此时楼梯间需加设双向指示标志灯。在GB51309-2018无相应要求。 安全出口标志灯 安全出口标志灯,应安装在疏散口的内侧上方,底边距地不宜低于2.0m;疏散走道的疏散指示标志灯具,应在走道及转角处离地面1.0m以下墙面上、柱上或地面上设置,采用顶装方式时,底边距地宜为2.0m~2.5m 。 设在墙面上、柱上的疏散指示标志灯具间距在直行段为垂直视觉时不应大于20m,侧向视觉时不应大于10m;对于袋形走道,不应大于10m。 设在地面上的连续视觉疏散指示标志灯具之间的间距不宜大于3m。 装设在地面上的疏散标志灯,应防止被重物或受外力损坏,其防水、 防尘性能应达到IP67的防护等级要求。地面标志灯不应采用内置蓄电池灯具。 解析 两本规范基本一致,但是GB51348-2019的设计条件更多,有大型和小型标志灯的间距区别。 GB51309-2018相比GB51348-2019多了一个安装位置的要求,并且用了不应大于3m要求。 04 系统供电篇 当疏散照明配电箱在配电小间或电缆竖井内安装, 竖向供电时,每个配电箱可为多个楼层的疏散照明灯供电。 同一防火分区内的备用照明和疏散照明,不应由应急照明配电箱的同一分支回路供电;疏散照明灯和疏散标志灯可共管敷设,严禁在应急照明灯具供电的分支回路上连接插座。 解析 GB51309-2018对于多个楼层配电有了供电范围的要求。 GB51348-2019允许疏散照明灯和疏散标志灯共管敷设,但不是共线敷设。 |
